利用超音速喷涂技术给烘缸喷涂碳化钨

2021-09-15 00:00

超音速火焰喷涂具有火焰速度高、温度低、涂层结合强度高、致密性好、硬度高，孔隙率低、氧化物含量低等优点。该工艺现在已发展到航空、冶金、纺机、汽车、铁路等领域的大量应用，代表了现代热喷涂技术发展的方向。超音速火焰喷涂技术在带来显著社会效益的同时也具有显著的经济效益。该技术具有火焰温度相对较低(约 2600~3000℃)、焰流速度高，喷涂过程中可有效抑制和减少碳化钨的分解，所获涂层可保留碳化钨相的耐磨特性，因此该工艺特别适合于喷涂耐磨性能良好的碳化钨类材料，所获碳化钨涂层材料可以提供非常好的抗磨损和抗腐蚀性能。

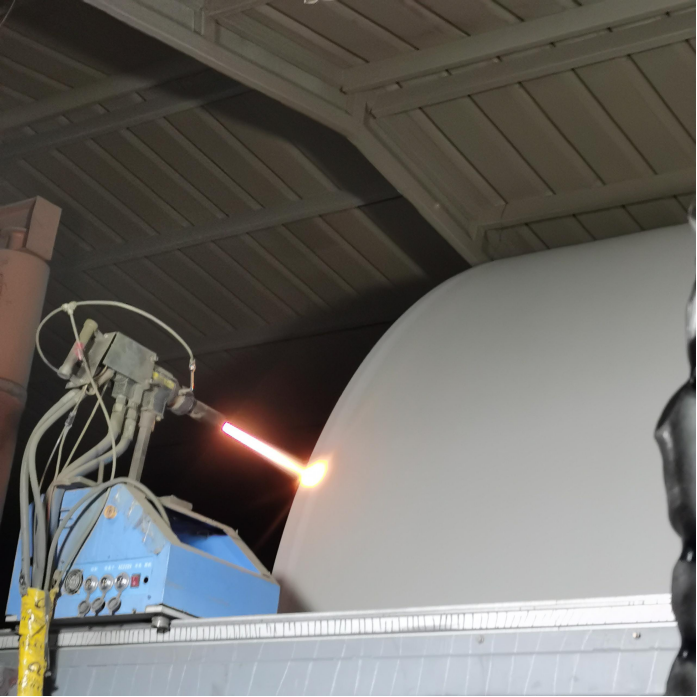

长青金属热喷涂公司根据甲方要求对烘缸喷涂碳化钨，经过前期处理，表面喷砂拉毛达到Ra3.2，磨削抛光后涂层厚度0.25-0.35㎜，硬度不低于HV900-1300，粗糙度Ra0.02，平直度0.08㎜，跳动0.08以内；涂层无剥离、砂眼、气孔、裂纹等现象，涂层与基体结合良好，得到客户的好评。

利用超音速喷涂技术给烘缸喷涂碳化钨

关键词：热喷涂公司,烘缸喷涂,喷涂碳化钨

利用超音速喷涂技术给烘缸喷涂碳化钨

相关信息
